Hugo M Scaler - FPGA Digital Upscaling Processor

Hugo M Scaler fra Chord Electronics er en dedikeret FPGA-baseret upscaler designet til at forbedre tidsdomænepræcisionen i digital audio før D/A-konvertering. Enheden anvender Rob Watts’ WTA (Watts Transient Alignment) filter med over 1 million taps og kan opsample standard 44.1 kHz signaler til op til 705.6 kHz (eller 768 kHz fra 96 kHz input) via dual-BNC output. Formålet er at rekonstruere transientinformation langt mere præcist end traditionelle DAC-filtre og dermed reducere timingfejl i det digitale signal.

HIGHLIGHTS

• 1M-tap FPGA WTA digitalfilter
• Opsampling op til 705.6 kHz / 768 kHz
• Dual-BNC output til kompatible DACs
• FPGA-arkitektur med ekstrem beregningskapacitet

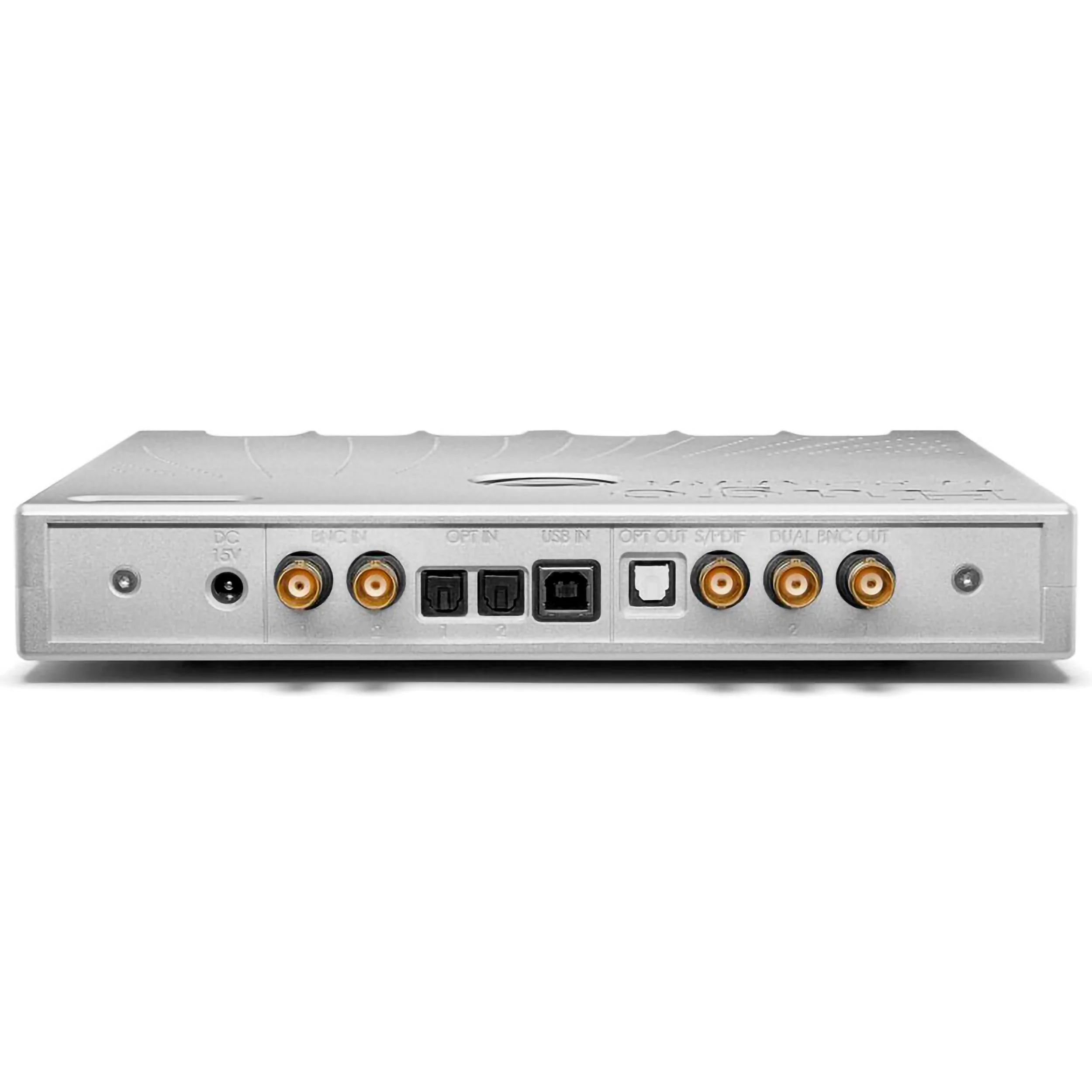

• USB, optisk og koaksial input
• Video mode med reduceret latency
• Stackbar TT-formfaktor

WTA FILTER MED 1 MILLION TAPS

Kernen i Hugo M Scaler er et FPGA-baseret filter med over 1 million taps, hvilket er markant højere end konventionelle DAC-filtre. Den høje tap-længde muliggør en langt mere præcis rekonstruktion af transienter og timinginformation i det digitale signal.

WTA-algoritmen er designet til at minimere tidsfejl frem for blot frekvensrespons, hvilket adresserer en af de primære begrænsninger i standard digital audio.

HØJOPLØST UPSAMPLING

Enheden opsampler 44.1 kHz signaler op til 705.6 kHz (16x) og 96 kHz signaler op til 768 kHz. Dette sker før signalet sendes til DAC’en, hvilket reducerer behovet for interpolation i DAC’en selv.

Ved brug af kompatible DACs med dual-BNC input, såsom Qutest, Hugo TT 2 eller DAVE, kan det fulde output udnyttes.

FPGA-ARKITEKTUR

Hugo M Scaler anvender en FPGA-platform i stedet for standard DSP. Dette giver langt højere beregningskapacitet og mulighed for at implementere komplekse filtre, som ikke er praktisk mulige i traditionelle chips.

FPGA’en arbejder i realtid og udfører avanceret interpolation uden at introducere væsentlig jitter eller fasefejl.

SYSTEMINTEGRATION

Enheden er optimeret til brug med Chord DACs via dual-BNC, men kan også anvendes med andre DACs via standard digitale outputs afhængigt af deres inputkapacitet.

Den fungerer som et separat digitalt forbehandlingsled i signalvejen og placeres mellem digital kilde og DAC.

LATENCY OG VIDEO MODE

Hugo M Scaler tilbyder en “video mode”, som reducerer latency ved at forkorte filterlængden. Dette gør enheden anvendelig i AV-opsætninger, hvor synkronisering mellem billede og lyd er kritisk.

KONSTRUKTION OG INTERFACE

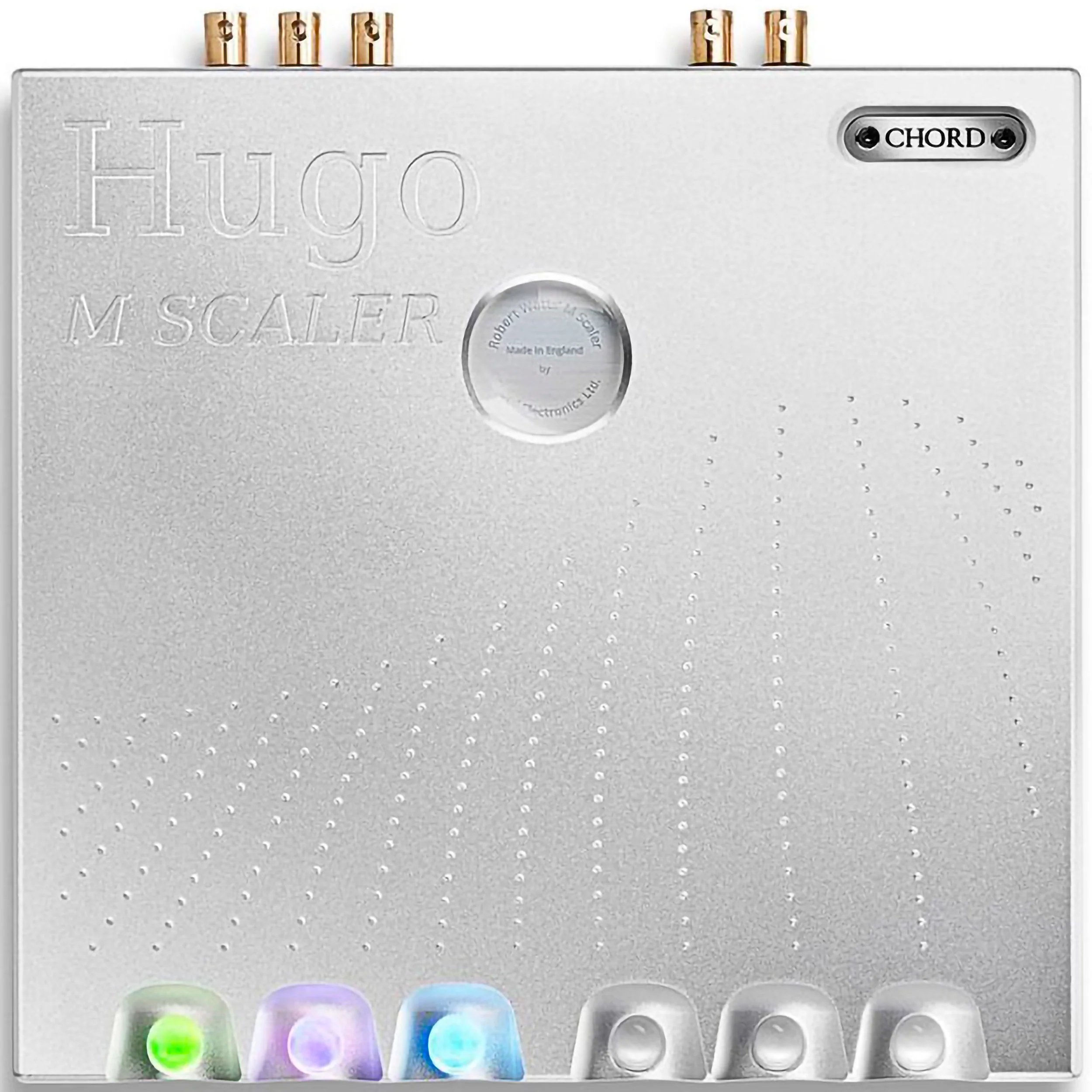

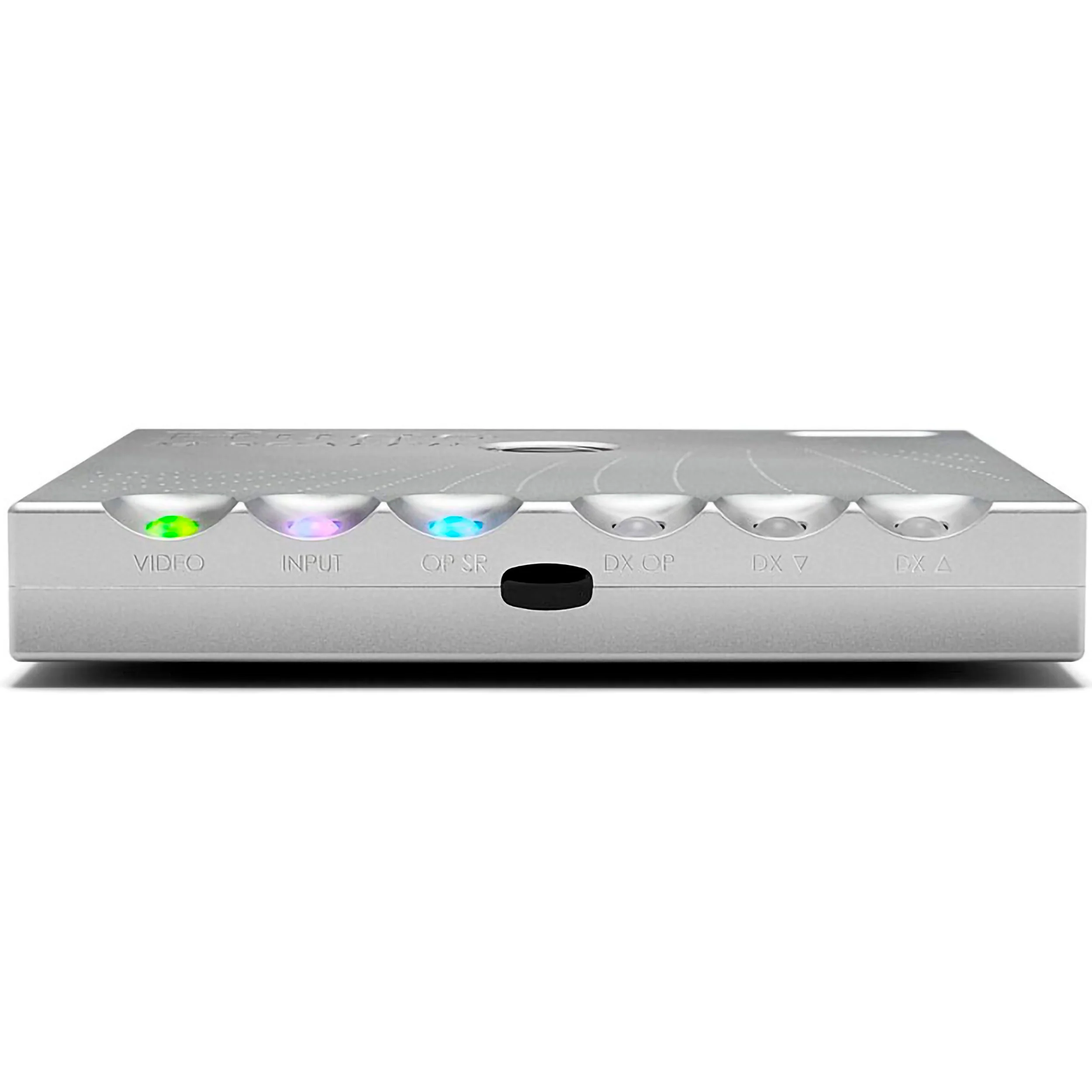

Enheden er designet i Chords TT-formfaktor og kan stables med øvrige produkter i serien. Betjeningen sker via frontmonterede kontrolsfærer, som visuelt indikerer inputvalg og samplerate.

Konstruktionen er kompakt og beregnet til desktop- eller rackintegration i high-end digitale systemer.

POSITIONERING

Hugo M Scaler er udviklet til high-end digitale afspillere, hvor maksimal tidsdomænepræcision og signalrekonstruktion er prioriteret før D/A-konvertering. Den fungerer som et specialiseret signalbehandlingsled, der udvider potentialet i kompatible DACs.

En teknisk avanceret upscaler med fokus på transientpræcision, høj samplingsfrekvens og FPGA-baseret signalbehandling.
